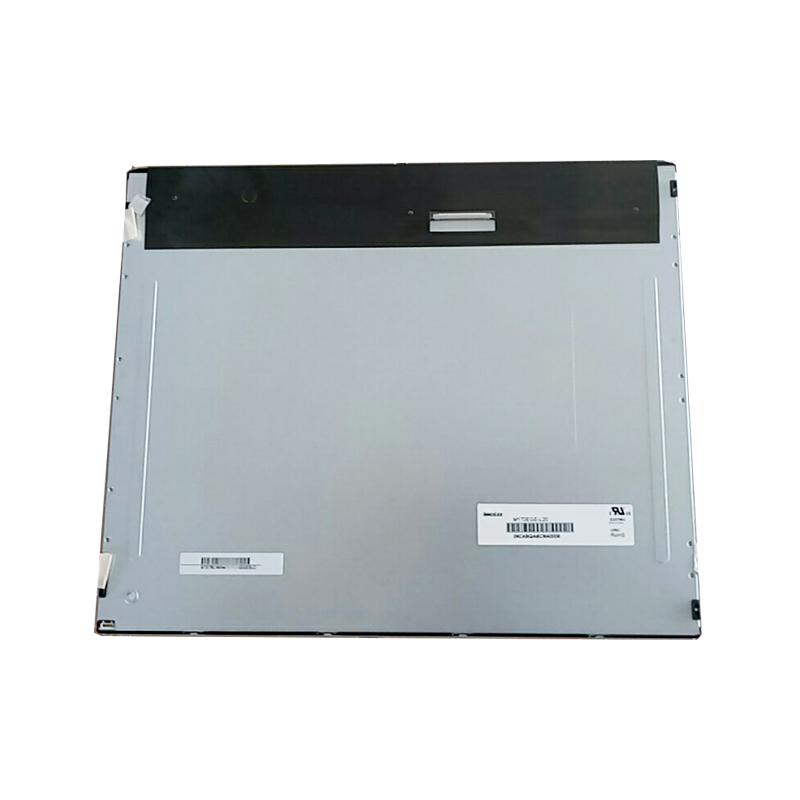

奇美 (Chimei Innolux) 推出的M170EGE-L20是一款采用a-Si TFT-LCD技術的17.0英寸液晶模組產品，它裝配有WLED背光，無背光驅動，無觸摸。它的典型特征總結為: 白光LED背光，壽命大于5萬小時，端子正裝，表面霧面， Rev.C1 15.61W, Rev.C2 10.8W, Rev.C3/C4 8.95W。它的工作溫度為 0 ~ 50°C，存儲溫度為 -20 ~ 60°C。此型號適合應用于電腦顯示器，工業。
根據奇美 (Chimei Innolux)Rev.C1的產品規格書，M170EGE-L20顯示分辨率為1280(RGB)×1024 (SXGA)，寬高比為5:4 (寬:高)，像素采用RGB垂直條狀排列。它的顯示區域尺寸為337.92×270.336 (寬×高) mm，可視尺寸為341.9×274.4 (寬×高) mm，外觀尺寸為358.5(寬)×296.5(高)×11(厚) mm，表面處理為霧面 (Haze 25%)，Hard coating (3H)，產品凈重1.40/1.50Kgs (Typ./Max.)。
背光方面此產品采用了12S4P WLED發光的側入式光源(底部)，光源的使用壽命為50K小時，不含背光驅動。M170EGE-L20采用了LVDS (2 ch, 8-bit)信號接口，總共30 pins，采用端子連接，驅屏電壓為5.0V (Typ.)。它的典型垂直刷新率Fv為60Hz。
如果開發新產品想采用M170EGE-L20液晶模組，建議您向奇美 (Chimei Innolux)或元巢科技了解關于M170EGE-L20的最新的生產狀態信息和技術信息。
奇美液晶模組M170EGE-L20主要參數
面板品牌
奇美 (Chimei Innolux)
面板尺寸
17.0英寸
像素數量
1280(RGB)×1024 , SXGA
顯示區域
337.92(W)×270.336(H) mm
外觀尺寸
358.5(W)×296.5(H) ×11(D) mm
面板亮度
250 cd/m2 (Typ.)
可視角度
85/85/80/80 (Typ.)(CR≥10) 左/右/上/下
最佳視角
6 o'clock
顯示顏色
16.7M , 72% (CIE1931)
工作頻率
60Hz
重量
1.40/1.50Kgs (Typ./Max.)
面板型號
M170EGE-L20
面板類型
a-Si TFT-LCD, 液晶模組
像素布局
RGB垂直條狀
開口尺寸
341.9(W)×274.4(H) mm
表面處理
霧面 (Haze 25%)，Hard coating (3H)
對比度
1000:1 (Typ.) (透射)
工作模式
TN，常白顯示，透射式
反應時間
1/4 (Typ.)(Tr/Td) ms
燈管類型
12S4P WLED , 50K hours , 無驅動
觸摸屏
無觸摸
面板應用
電腦顯示器 工業
信號接口
LVDS (2 ch, 8-bit) , 30 pins , 端子
驅屏電壓
5.0V (Typ.)
工作環境
工作溫度: 0 ~ 50 °C ; 存儲溫度: -20 ~ 60 °C
